Beschreibung

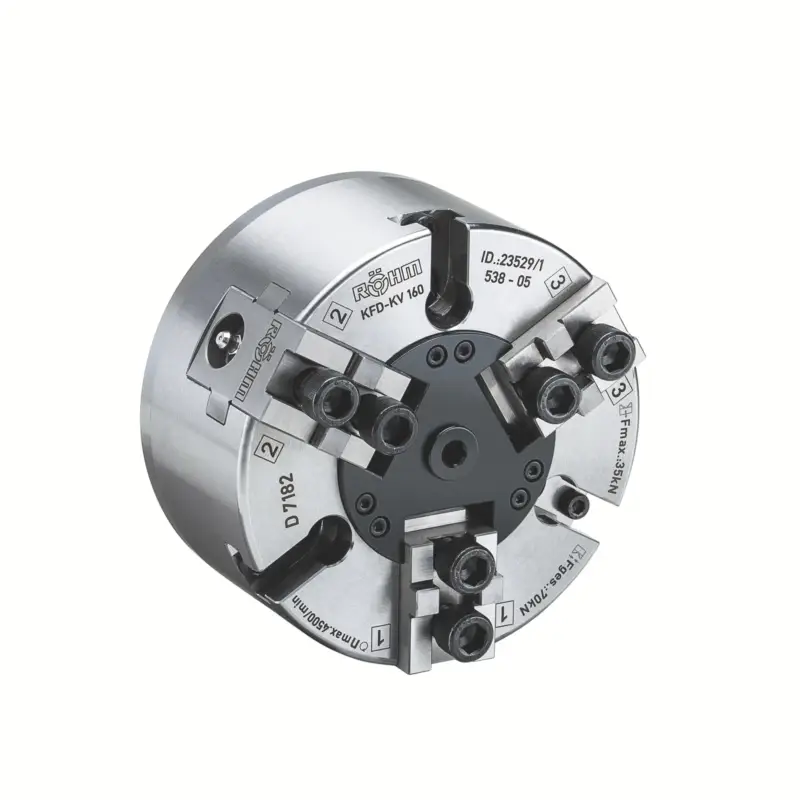

„Röhm Kraftspannfutter KFD 85, 3-Backen, mit Kreuzversatz, Zylindrische Zentrieraufnahme – 123110“
Kurzbeschreibung
- Kraftspannfutter mit zylindrischer Zentrieraufnahme erhältlich.
- 3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
- 2-Backen- und 3-Backenausführung mit Spitzverzahnung 90° und Gewichtserleichterung.
Technische Merkmale
- Kraftübertragung mittels kräftig dimensioniertem Keilhakensystem
- Direktschmierung der Grundbacken
- Ab Größe 200 mit Anlaufrolle zur Hubbegrenzung der Backen
- Anschlag des Kolben nach vorn erfolgt im Zylinder, der Anschlag nach hinten an der Spindel oder am Spindelflansch
Einsatzbereiche
- Standardkraftspannfutter ohne Durchgang für diverse Spannaufgaben.
Vorteile
- Lange Lebensdauer – alle sich bewegenden Teile sind gehärtet und geschliffen
- Große Spanngenauigkeit durch bewährtes Keilhakensystem
Weitere Infos
- Kraftspannfutter ohne Durchgang KFD, Größe 85, 3-Backen, mit Kreuzversatz Zylindrische Zentrieraufnahme, Anschlussmaße nach DIN 6353
| Abstand Steg mm: | 7 mm |
|---|---|
| Abstreifhöhe mm: | 28,55 mm |
| Aufnahme: | 70 mm |
| Aussendurchmesser Futter mm: | 85 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 20 mm |
| Backenhub mm: | 2.6 mm |
| Backenlänge: | 22 mm |
| Befestigungsgewinde mm: | M8 mm |
| Befestigungsschraube mm: | 3 x M8 mm |
| Bohrung Ø: | – |
| Breite Steg mm: | 8 mm |
| Durchmesser Kolbenhals mm: | 20 mm |
| Durchmesser Teilkreis mm: | 54 mm |
| Gesamtlänge: | – |
| Gewicht ohne Backen: | 1,3 |
| Gewindeanschluss mm: | M16 x 1,5 mm |
| Gewindelänge Befestigungsschraube mm: | 12 mm |
| Gewindelänge Kolbenanschluss mm: | 20 mm |
| Größe: | 85 |
| Höhe Futter 1 mm: | 33 mm |
| Höhe Futter mm: | 31.5 mm |
| Kolbendurchmesser mm: | 36 mm |
| Kolbenhub in mm: | 10 mm |
| Massenträgheitsmoment: | 0,001 |
| Maximale Backenstellung: | 32 |
| Maximale Betätigungskraft: | 7 |
| Maximale Kolbenstellung: | 35 |
| Minimale Backenstellung: | 29,4 |
| Minimale Kolbenstellung: | 25 |
| Passender Zylinder: | OVS-85 |
| Spannkraft: | 12 |
| Tiefe Aufnahme mm: | 3 mm |
| Tiefe Gewinde mm: | 14 mm |
| Tiefe Nut 2 mm: | 2,5 mm |
| Zulässige Drehzahl: | 5000 |
| Überstand Deckel mm: | 4 mm |
