Beschreibung

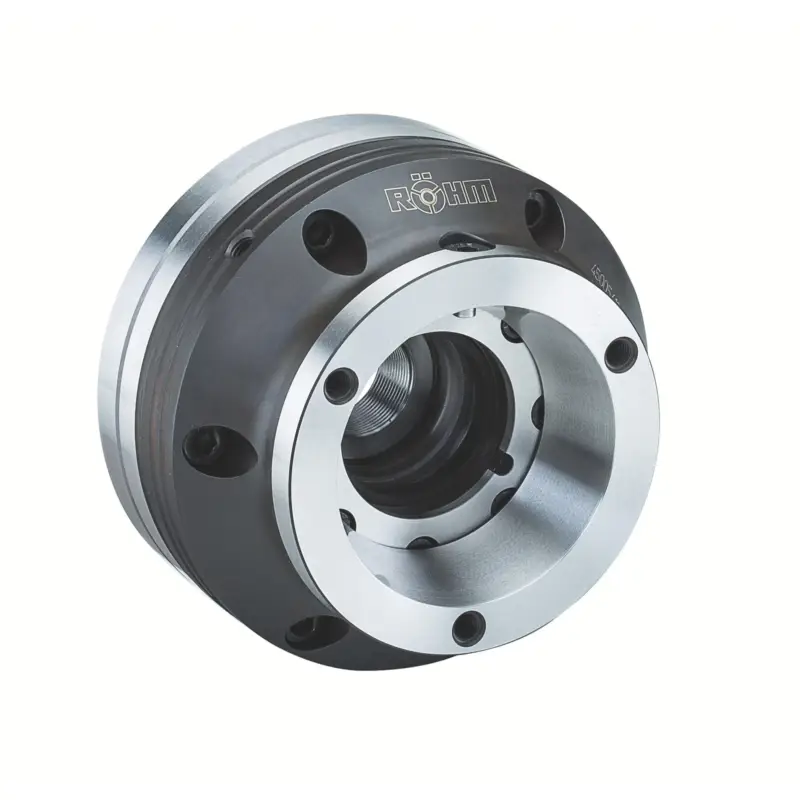

„Röhm CAPTIS-A Spannzangenfutter Größe 65 – Mit Axialanzug gegen Werkstückanschlag – 1283111“
Kurzbeschreibung
- Kraftbetätigt.
- Optionaler Durchgang zur Stangenbearbeitung durch Entfernen des internen Werkstückanschlags.
- Mit Axialanzug gegen Werkstückanschlag.
Technische Merkmale
- Manuelle Schmierung
- Spannzangen mit auswechselbarem und ölbeständigem Vulkanisat
- CAPTIS-A = Lateinisch: fassen, Werkstückanschlag
Einsatzbereiche
- Außenspannung von runden Werkstücken, sowie Vier- und Sechskantprofilen. Dreh-, Fräs-, Schleifoperationen sowie zum Messen.
- Ideal für die Beabreitung von Einlegeteilen auf der Hauptspindel.
Vorteile
- Höchste Flexibilität durch modulare Bauweise und vielfältige Kombinations- und Umrüstmöglichkeiten
- Geringes Gewicht und geringe Bauhöhe durch kompakte Bauweise für mehr Arbeitsraum in der Maschine
- Geringe Rüst- und Nebenzeiten durch schnellen Spannzangenwechsel sowie große Dehnung der Spannzangen
- Schnelles Umrüsten von Außen- auf Innenspannung durch optional erhältlichen Segmentspanndorn ABSIS-C
- Stabile Spannung des Werkstückes durch Axialanzug gegen Werkstückanschlag
- Vorbereitet für internen Werkstückanschlag und Frontanschlag
Weitere Infos
- CAPTIS-A Spannzangenfutter, Größe 65 – Mit Axialanzug gegen Werkstückanschlag
| Anschlussgewinde: | M74x1,5 mm |
|---|---|
| Befestigungsgewinde 1: | 6x M8 |
| Bohrung Ø: | – |
| Durchgang 1 mm: | M50x1,5 mm |
| Gesamtlänge: | – |
| Gewindebohrung mm: | 3x M8 mm |
| Gewindelänge Zugstange mm: | 17 mm |
| Größe: | 65 |
| Hub: | 6 mm |
| Körperdurchmesser Groß mm: | 155 mm |
| Körperdurchmesser Klein mm: | 122 mm |
| Länge 1 mm: | 26 mm |
| Länge Körper mm: | 94.5 mm |
| Maximale Betätigungskraft: | 45 |
| Maximale Spannkraft: | 90 |
| Spannbereich: | 4-65 mm |
| Spannstellung 1 mm: | 7,5 mm |
| Spannstellung mm: | 1,5 mm |
| Teilkreisdurchmesser 1 mm: | 138 mm |
| Teilkreisdurchmesser 2 mm: | 110 mm |
| max. Drehzahl: | 6000 |
