Beschreibung

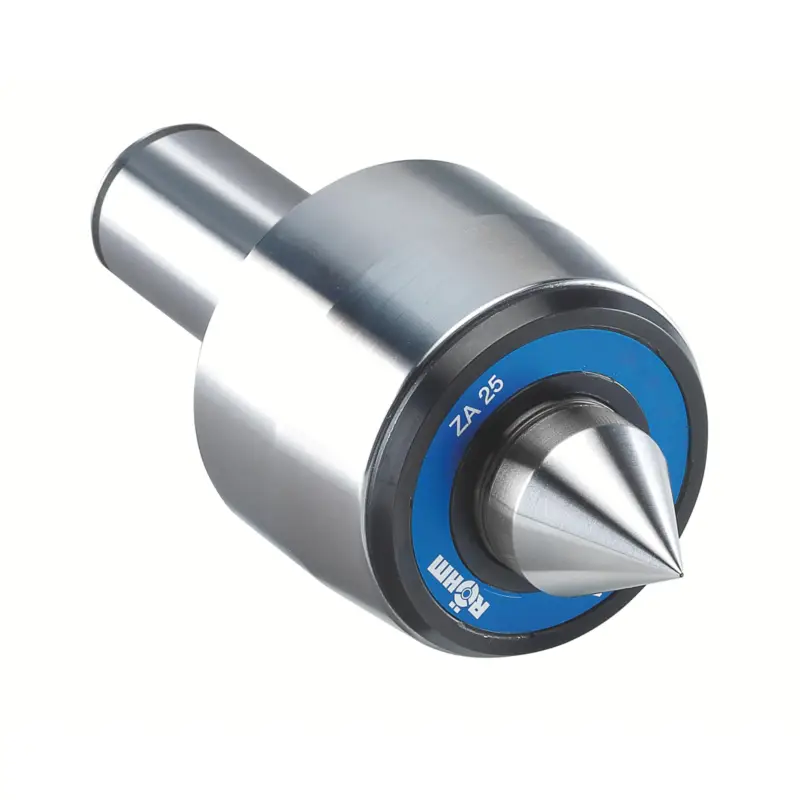

„Röhm Mitlaufende Zentrierspitzen – Spitzenwinkel 60°, ZA 20, Größe 102, mit Zylinderschaft – 1316054“
Kurzbeschreibung
- Allround-Zentrierspitze mit Zylinderschaft.
Technische Merkmale
- Körper gehärtet und geschliffen
- Spitzenwinkel 60°
- Hinweis: Spitzen mit Zylinderschaft mit Spannfläche auf Anfrage lieferbar
Einsatzbereiche
- Zum Gegenspannen von Werkstücken auf Dreh- und Schleifmaschinen mit Hilfe von Drehfuttern, Spannzangen- und Werkzeugaufnahmen.
- Aufnahme für Werkzeugmagazin / -revolver.
Vorteile
- Bewährte 3-fach Lagerung für hohe axiale und radiale Belastung
- Lebensdauerschmierung für minimalen Wartungsaufwand
- Maximale Rundlaufabweichung 0,005 mm für höchste Präzision
Weitere Infos
- Mitlaufende Zentrierspitzen – Spitzenwinkel 60°, Aufnahme ZA 20, Größe 102, HZA mit Zylinderschaft, Körper gehärtet und geschliffen
| Aufnahme: | ZA20 mm |
|---|---|
| Auskraglänge: | 58 mm |
| Außen-Ø: | 43 mm |
| Bohrung Ø: | – |
| Durchmesser Kegel mm: | 20 mm |
| Durchmesser Spitze mm: | 20 |
| Gesamtlänge: | – |
| Gewicht: | 414 |
| Größe: | 102 |
| Länge Aufnahme mm: | 50 mm |
| Länge ab Gehäuse mm: | 24 mm |
| Passende Ersatzlaufspitze: | 1241725 |
| Rundlaufabweichung max mm: | 0.005 mm |
| Werkstück-Gewicht max. kg: | 130 kg |
| max. Drehzahl: | 7000 |
