Beschreibung
Ausstattungsmerkmale:
- ADVANCE Klemmsystem, bestehend aus: 2 pneumatischen Klemmzangen, die auf vertikalen Achsen motorisch auf einer Kugelumlaufspindel von oben nach unten verfahren. Die Zangen tragen Platten mit einem Gewicht von max. 150 kg
- Verwindungsfreies, freistehendes Maschinengestell
- Rundstangenführung, vertikal und horizontal
- pneumatisch ausweichendes Lattenrost
- Feineinstellbarer Klappanschlag mit Anschlagverlängerung
- Feineinstellung für horizontale Sägeschnitte über Handrad
- Streifenschneidanschlag
- Manuelle Programmierschiene mit 5 Nutsteine
- Pneumatisches Eintauchen des Sägeaggregates
- 25 Materialauflagerollen
- 1 Auf- und 1 Abführrolle
- pneumatische Werkstückklemmvorrichtung zwischen den Auflagerollen
- 3 Mittelauflageelemente, pneumatisch ausklappend
- Pneumatische Sägekopfblockierung
- Bedienpult mit Vorlagenhalter
- Schaltereinheit am Sägeaggregat: Starttaster, Stopptaster
- Werkzeugschrank
- Beleuchtung Skala für vertikale Sägeschnitte
Bestellnummer: ELCO0001/S013
Lieferumfang:
Ausstattungspaket I, bestehend aus:
- Digitalanzeige für den Klappanschlag
- Digitalanzeige für das Sägeaggregat mit Inkrementalfunktion
- pneumatisch schwenkbares Sägeaggregat
- Vorritzsystem mit gesteuerter Gegenluftdüse, numerischer Anzeige für Ritz- bzw. Nuttiefeneinstellung und Aktivierungsleuchte
Bestellnummer: ELCO0191/S085
Versand auf Anfrage möglich!
Technische Beschreibung:
- Schnitthöhe: vertikal: 02.150 mm, horizontal: 802.050 mm
- Schnittlänge: 5.300 mm
- Schnitttiefe: 80 mm (mit Klemmen: 55 mm)
- Sägeblatt: Durchmesser 303 mm, Bohrung 30 mm, Z=60 Hohl-Dachzahn
- Umdrehung Sägeblatt: 5.000 U/min.
- Motor: 4 kW (S 6)
- Benötigter Luftdruck: 6 bar
- Maßauslesung für horizontale Sägeschnitte:
- über Skala von 02.070 mm
- über Streifenschneidanschlag von 75500 mm
- Maßauslesung für vertikale Sägeschnitte:
- über Skala von 01.300 mm
- Absaugstutzen: 1 x 100 mm 1 x 120 mm
| Art.-ID | 47651 |
| Zustand | Neu |

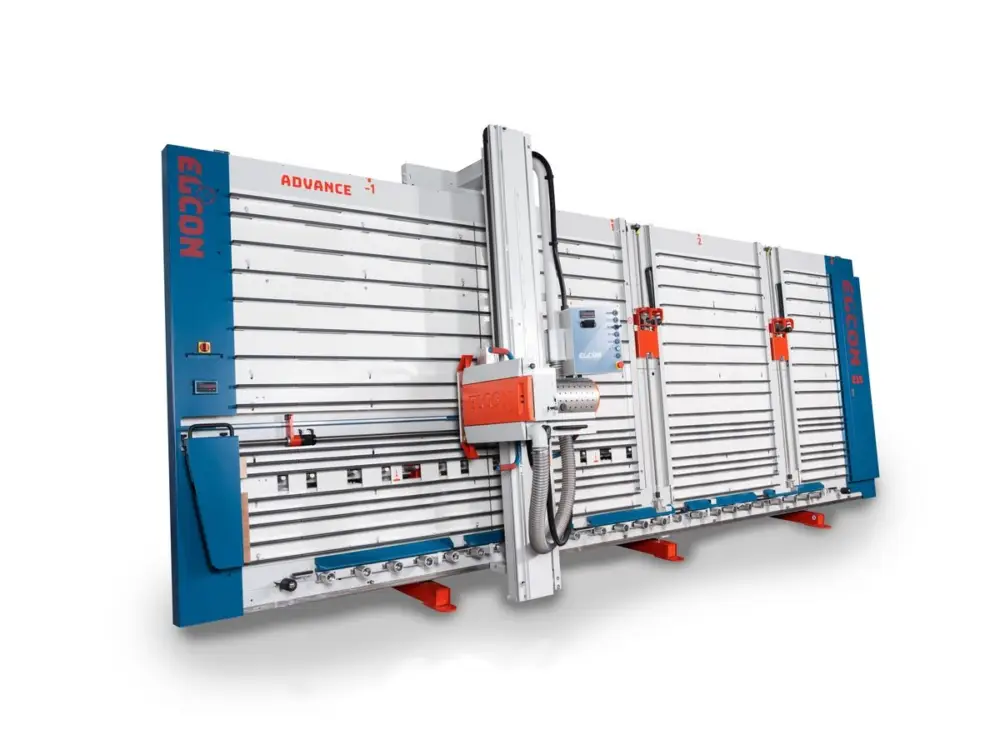

| Varianten-ID | ELCON Präzisions-Plattensäge Typ ADVANCE 215 |
| Modell | ELCO0001/S013 |
| Hersteller | Machinefabriek Elcon BV |
| Inhalt | 1 Stück |
