Beschreibung

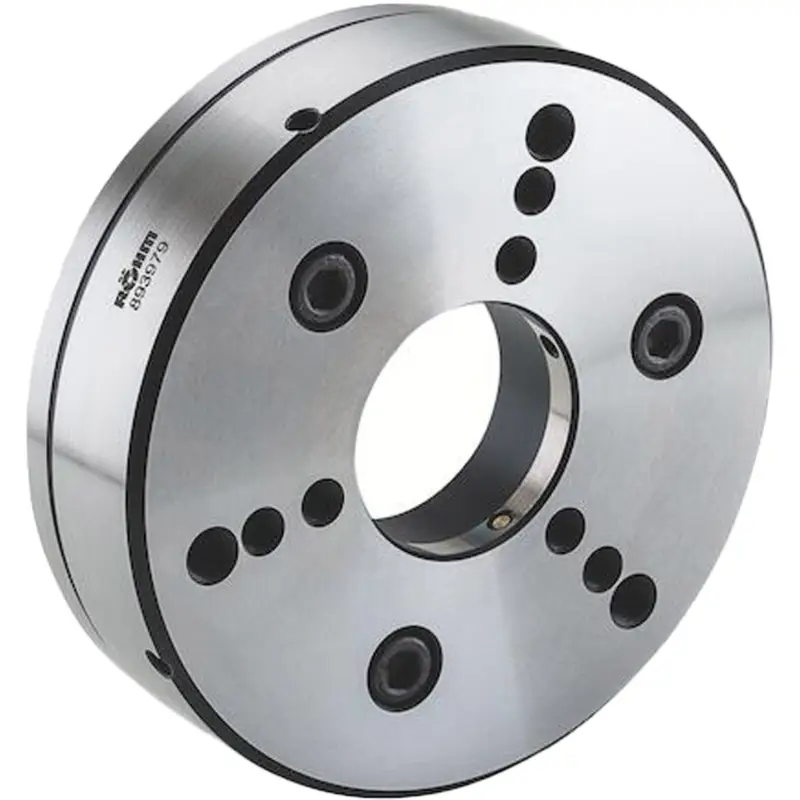

„Röhm Zwischenflansch ZS, für KFS / MFS/ KFR, Kurzkegel Nr. 8 (A 08), ISO 702-1 – 893981“
Kurzbeschreibung
- Adaption von Hülsenspanndorn KFR oder KFS auf Spindelkopf
- mit Einstellschrauben
Technische Merkmale
- Ausführung nach DIN 55028-A
- in Größe A5, A6, A8, A11
- für KFR (255-00) und KFS (253-00)
Einsatzbereiche
- zur Adaption von Hülsenspanndorn KFR oder KFS
- auf Spindelkopf ISO 702-1 (DIN 55026) und 55021
Vorteile
- Durch den Austausch des Zwischenflansches kann ein Hülsenspanndorn auf versch. Maschinen eingesetzt werden.
Weitere Infos
- Zwischenflansch ZS, für KFS / MFS/ KFR, Kurzkegel Nr. 8 (A 08), ISO 702-1 (DIN 55026/55021) mit Einstellschraube
| Ausführung: | ohne Luftanlage |
|---|---|
| Außen-Ø: | 220 mm |
| Bohrung Ø: | – |
| Durchmesser Aufnahme 1 mm: | +0,05/+0,04 mm |
| Durchmesser Aufnahme mm: | 55 mm |
| Durchmesser Kurzkegel mm: | 139.719 mm |
| Durchmesser Nutenstein mm: | 24,2 mm |
| Durchmesser Teilkreis mm: | 171.4 mm |
| Gesamtlänge: | 50 mm |
| Gewinde: | M16 mm |
| Gewindelänge: | 17,5 mm |
| Spindelgröße mm: | Nr. 8 (A 08) |
